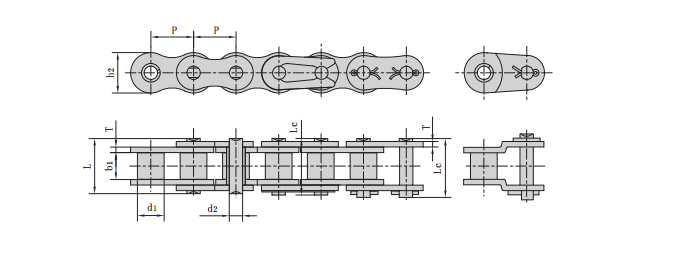

03C-1/15套筒鏈條型號尺寸參數表
鏈號
|
鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
抗拉強度 |
平均抗拉強度 |
每米長重 |
|
P |
d?
max |
b?
min |
d?
max |
L
max |
Lc
max |
h?
max |
T
max |
Q
min |
Qo |
q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/Ibf |
kN |
kg/m |
|
15 |
*03C |
4.7625 |
2.48 |
2.38 |
1.62 |
6.10 |
6.90 |
4.30 |
0.60 |
1.80/409 |
2.0 |
0.108 |
*套筒鏈：表示滾子直徑d1為套筒直徑，鏈條廠家,鏈條廠,鏈條規格,鏈條參數,03C鏈條
